近日，我院赵金保教授/杨阳副教授团队与昆明理工大学李雪教授团队合作，成功开发了一种可规模化卷对卷干法制备碘正极的新方法，在高面容量水系锌碘电池研究方面取得了重要进展。相关成果以“Scalable Roll-to-Roll Dry Processing of 10 mAh cm−2 Iodine Cathodes for Establishing Ah-Level Aqueous Zn-I2 Pouch Cell Evaluation Protocol: Bridging Laboratory Research and Industrial Application”为题发表在Angewandte Chemie International Edition上（DOI: 10.1002/anie.202517732）。

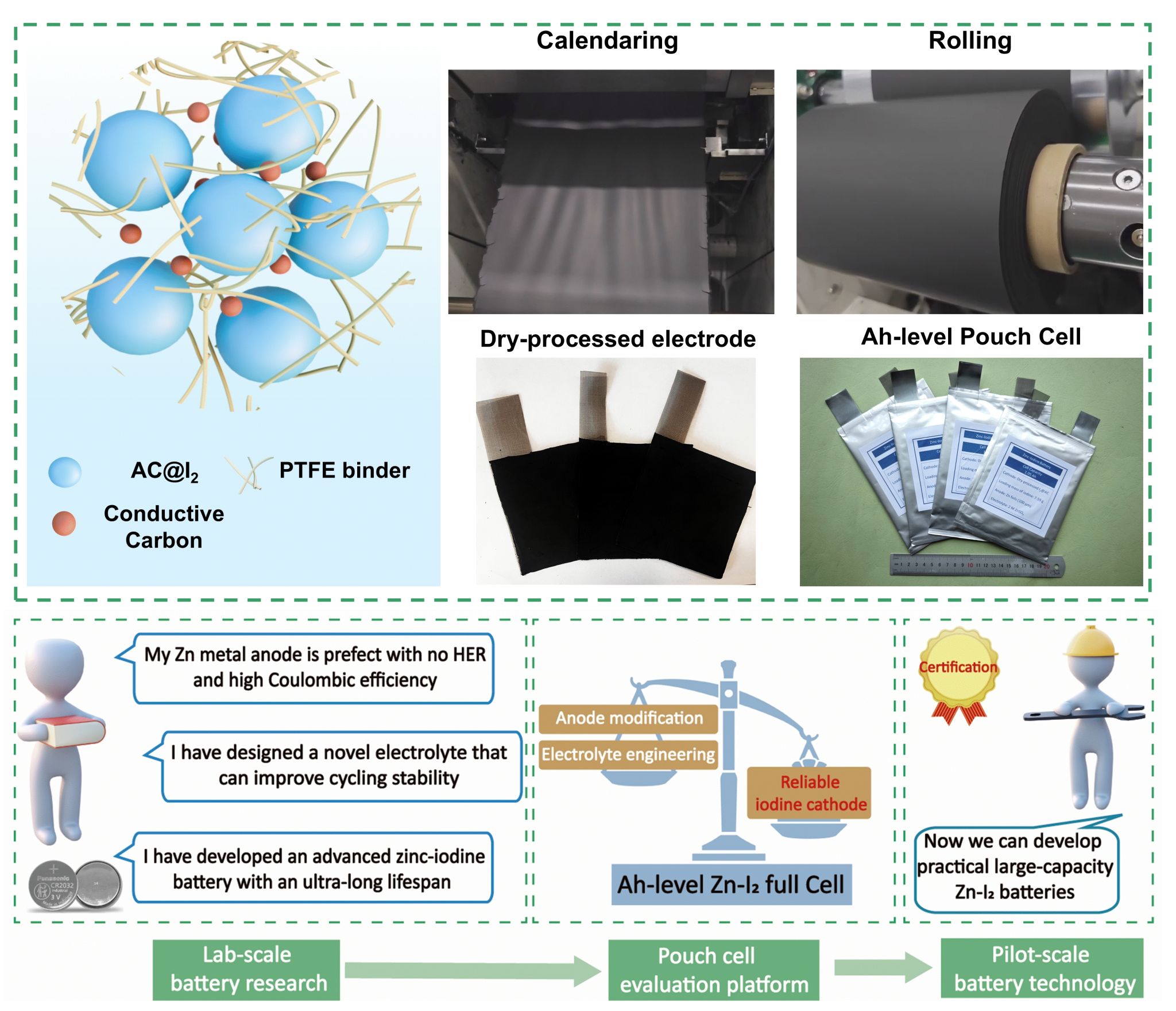

水性锌碘（Zn-I2）电池的实际应用目前受到能量密度不足、循环寿命有限以及缺乏可靠的Ah级软包电池评估标准的限制，导致实验室研究与工业化应用之间的差距日益扩大。近日，我院赵金保教授/杨阳副教授团队与昆明理工大学李雪教授团队合作开发了一种可规模化生产的卷对卷干法电极制备策略，用于制造高面容量碘正极。通过降低非活性电池组件的比例，有效提升了电池级别的能量密度。该策略通过对电极组成和制备工艺的协同优化，使所构筑的 1 mm 超厚 AC@I₂ 正极实现了高达 10 mAh cm⁻² 的面容量，并展现出超过 15,000 次的超长循环寿命。其关键突破在于将聚四氟乙烯原纤化过程与碘负载步骤解耦，使得碘负载量高度可控，同时最大限度减少碘升华损失并保持机械完整性。此外，构建的多级复合导电网络确保了高效的电子传导。基于此干法工艺成功实现了长度超过20米的连续电极卷材生产，无需复杂的多层堆叠工艺即可直接在实验室条件制备Ah级锌碘软包电池。所制备的软包电池（1.08 Ah）在2 C倍率下表现出超过1700次的稳定循环性能。该研究建立了一套可靠的干法碘电极制备方法与全电池性能评估平台，有效促进了水系锌碘电池从材料段创新过渡到实际应用。
该工作在我院赵金保教授、杨阳副教授与昆明理工大学李雪教授共同指导下完成。我院2025级博士研究生孙晨曦、2023级博士生张明浩为论文共同第一作者。我院研究生许浩翔、吕泽恒、曾月劲，昆明理工大学杨文豪参与并协助工作完成。该论文得到国家自然科学基金（22579141、22379125、5257043994、22021001），中央高校基本科研业务费（20720250114），云南省自然科学基金（202401AS070646）及云南省重点研发计划项目（202403AA080018）等，以及嘉庚创新实验室和表界面化学全国重点实验室的支持。
论文链接：https://onlinelibrary.wiley.com/doi/full/10.1002/anie.202517732
